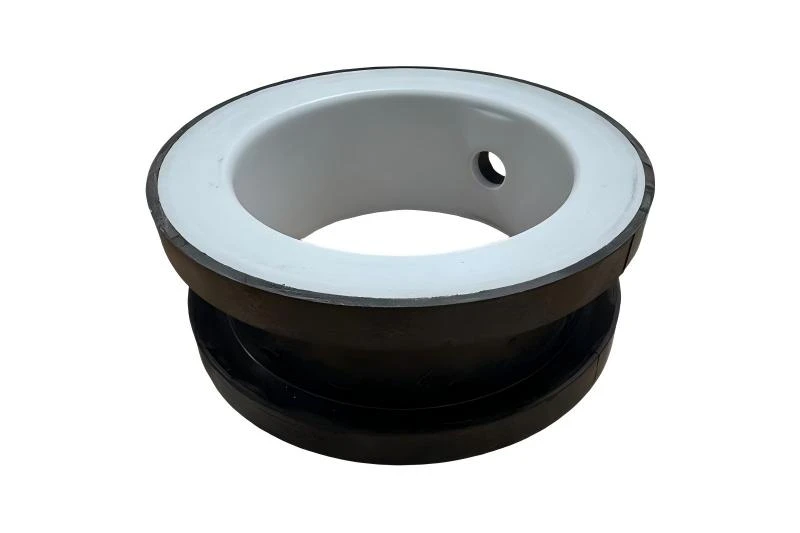

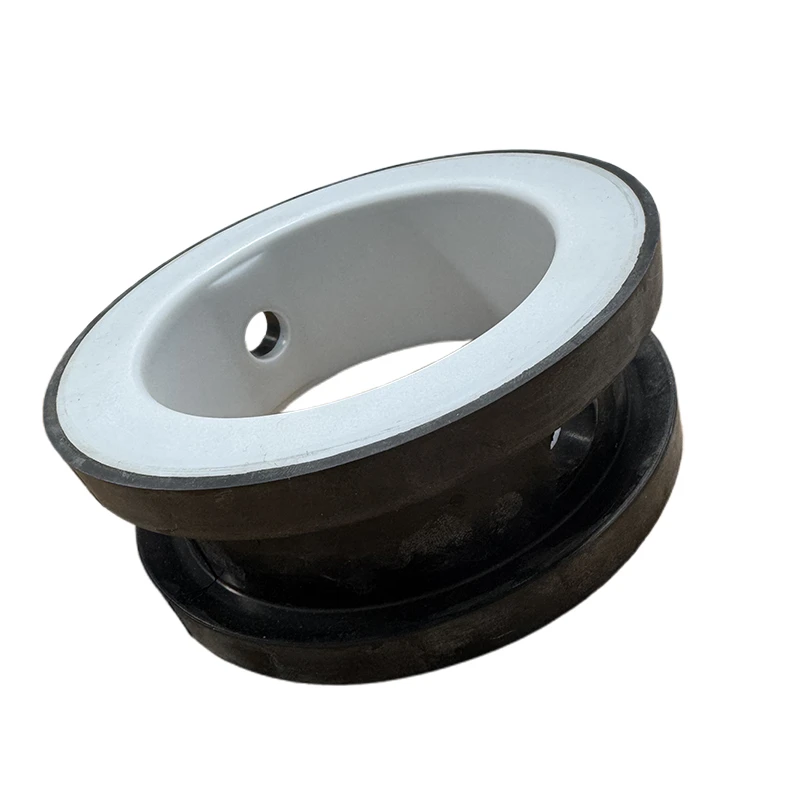

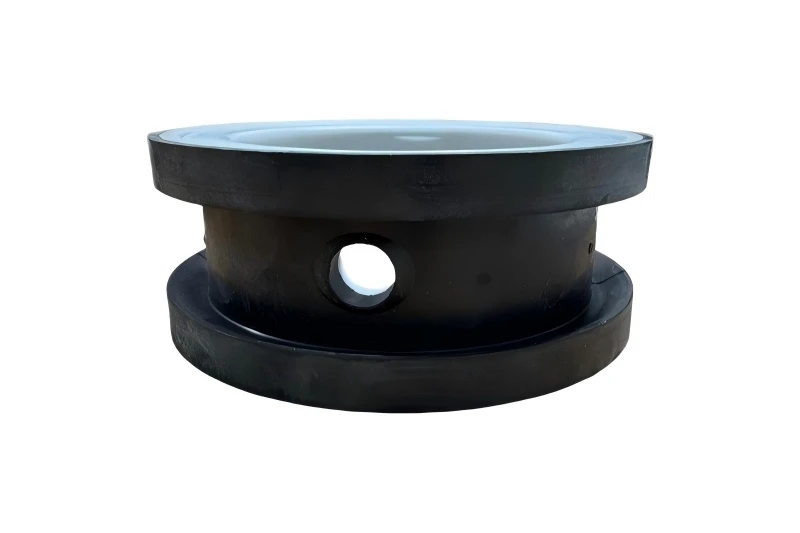

Spécifications du siège de la vanne papillon Viton
| Article | Spécification |
|---|---|
| Type de produit | Siège de vanne papillon |
| Matériel | Viton / FKM |
| Dureté | Rivage A personnalisé |
| Taille de la vanne | Personnalisé |
| Profil du siège | Personnalisé |
| Température de travail | Dépend de l'application- |
| Personnalisation | Basé sur un dessin/un échantillon |
- Type de vanne applicable : vanne papillon à plaquettes, vanne papillon à cosse, vanne papillon concentrique à joint souple
- Pression Applicable: norme de pipeline industriel PN10, PN16
- Matériau : 100 % fluoroélastomère Viton pur (FKM)
- Gamme de tailles : DN40 ~ DN600 (prend en charge la personnalisation non standard pleine grandeur)
- Milieu de travail : huile, eau à haute température, vapeur, solvant organique, milieu chimique, eaux usées industrielles
- Industries d'application : pétrole, industrie chimique, centrale électrique, CVC, produits pharmaceutiques, transformation des aliments, équipements mécaniques, ingénierie municipale
Performance matérielle du siège Viton de la vanne papillon
Doté d'une structure d'étanchéité résiliente moulée intégrée avec une tolérance dimensionnelle ultra précise et un ajustement parfait du corps de vanne, notre siège de vanne papillon Viton se compose de trois couches fonctionnelles pour obtenir une étanchéité zéro fuite et une étanchéité durable à long terme :
- Couche de montage externe fixe : base en caoutchouc Viton de haute dureté, ajustement serré avec la rainure du corps de vanne, anti-desserrage, anti-déformation, installation stable, adaptée à un environnement de travail de vibration de pipeline à long terme.
- Couche d'étanchéité élastique intermédiaire : structure d'arc élastique optimisée, s'adapte étroitement à la surface du disque de valve, forme un effet d'étanchéité étanche aux bulles, compense efficacement les erreurs d'assemblage et l'usure de l'équipement, maintient zéro fuite pendant une longue période.
- Couche de travail intérieure résistante à l'usure : formule à faible friction et anti-vieillissement, réduit la perte de friction lors de l'ouverture et de la fermeture de la vanne, résiste à l'érosion moyenne, prolonge considérablement la durée de vie du siège de vanne.
Avantages structurels : moulage intégré monobloc sans espaces d'épissage, garantissant des performances d'étanchéité stables. Permet un remplacement rapide sur site sans démontage complet de la vanne, réduisant considérablement les temps d'arrêt pour maintenance. Entièrement compatible avec les vannes papillon standard PN10/PN16 et la plupart des grandes marques de vannes européennes et américaines.
Fabrication de sièges de vanne papillon sur mesure
Correspondance des vannes existantes
Les clients peuvent fournir des informations sur le modèle de vanne, le revêtement existant ou l'ensemble de vanne afin que le siège puisse être développé autour du composant réel plutôt que d'une spécification de vanne générique.
Développement d'outillage
Des outils de moulage dédiés peuvent être développés pour la géométrie du siège d'un client, la configuration de l'outillage étant déterminée par le profil de caoutchouc final et les exigences de production.
Vérification du premier-article
Les échantillons moulés initiaux peuvent être inspectés et assemblés avec les composants de vanne correspondants avant que les spécifications de production ne soient confirmées.
Répéter le contrôle de production
Une fois l'échantillon et les spécifications approuvés, les lots suivants peuvent être produits par rapport à la même référence de fabrication afin de maintenir la cohérence entre les commandes répétées.
Inspection du siège Viton de la vanne papillon
- Contrôle dimensionnel
Les sièges finis peuvent être vérifiés par rapport aux dimensions approuvées, y compris les diamètres critiques, l'épaisseur, les ouvertures d'arbre et les sections de profilés.
- Test de dureté
La dureté Shore A est vérifiée par rapport aux exigences de production spécifiées afin de maintenir la cohérence entre les lots fournis.
- Inspection des surfaces moulées
Le siège fini est inspecté pour détecter les défauts de moulage visibles tels que les fissures, les coupures, les bavures excessives, le remplissage incomplet et les irrégularités de surface.
- Contrôle des spécifications
Les spécifications des matériaux, la dureté, la révision des dessins et d'autres exigences de production confirmées peuvent être enregistrées pour une fabrication répétée.
Compatibilité des sièges Viton des vannes papillon
Correspondance de disque
Le profil du siège est produit selon la configuration réelle du disque pour maintenir la relation de contact requise pendant le fonctionnement de la vanne.
Correspondance du corps de vanne
La géométrie externe du siège correspond à la structure interne du corps de vanne, permettant au siège d'être positionné correctement lors du montage.
Configuration de l'arbre
Les ouvertures d'arbre et les zones de siège associées peuvent être fabriquées selon la disposition des tiges de vanne plutôt que de compter sur une ouverture universelle.
Remplacement basé sur la série-
Pour les commandes de remplacement, le modèle de vanne, le siège existant, le dessin ou l'échantillon peuvent être utilisés pour établir les spécifications correctes du siège avant la production.
Fabricant de siège Viton de vanne papillon
Chaoyue se concentre sur les composants en caoutchouc moulés pour les applications industrielles d'étanchéité et de vannes, avec des capacités de production couvrant les sièges de vannes papillon et d'autres pièces en caoutchouc personnalisées.
- Production de moulage en caoutchouc - Prend en charge différentes exigences de moulage pour les sièges de soupape, les revêtements, les capuchons, les joints et autres composants en caoutchouc formé.
- Assistance technique - Le développement de produits peut impliquer un examen de la structure, le développement de moules, une production d'essai et une confirmation d'échantillons avant la fabrication régulière.
- Capacité de production - Convient à la fois aux projets de développement et aux programmes de production en cours où des spécifications cohérentes sont requises sur plusieurs commandes.
- Client-Approvisionnement spécifique - L'identification, l'emballage, la documentation et le traitement des commandes du produit peuvent être organisés en fonction des exigences d'achat des fabricants de vannes et des distributeurs industriels.
Du développement initial du produit à l'approvisionnement répété, Chaoyue propose un processus de fabrication centré sur la production de composants en caoutchouc personnalisés et l'approvisionnement B2B à long terme.
FAQ
Quelle est la différence entre le siège Viton et le siège de vanne papillon EPDM/NBR ?
Les sièges en EPDM excellent dans les environnements aquatiques et à basse température, tandis que les sièges en NBR conviennent aux fluides pétroliers courants. En tant que matériau en caoutchouc fluoré haute performance, les sièges Viton (FKM) présentent une bien meilleure résistance aux températures élevées (-20 degrés ~ 220 degrés) et à la corrosion chimique. Ils constituent le choix optimal pour les scénarios difficiles tels que les environnements pétrochimiques, d'huile à haute température et de solvants organiques, avec des performances plus stables et une durée de vie plus longue.
Le siège de vanne papillon Viton est-il facile à installer et à remplacer ?
Nos sièges Viton moulés d'une seule pièce permettent un remplacement rapide plug-and-play. Aucun démontage complet de la vanne n'est requis pour l'installation et le remplacement sur site, ce qui permet d'économiser efficacement les coûts de main-d'œuvre et les temps d'arrêt pour maintenance, parfait pour l'ingénierie de maintenance après-vente et les projets de remplacement d'équipements par lots.
Quelles conditions de travail ne conviennent pas au siège de vanne Viton ?
Les sièges Viton ne conviennent pas à un service à long terme dans des environnements d'alcalis forts, d'acides oxydants forts et d'eau pure à très basse température. Nous vous recommanderons des matériaux alternatifs rentables tels que l'EPDM et le PTFE en fonction de vos conditions de travail réelles pour répondre aux besoins de votre projet.
