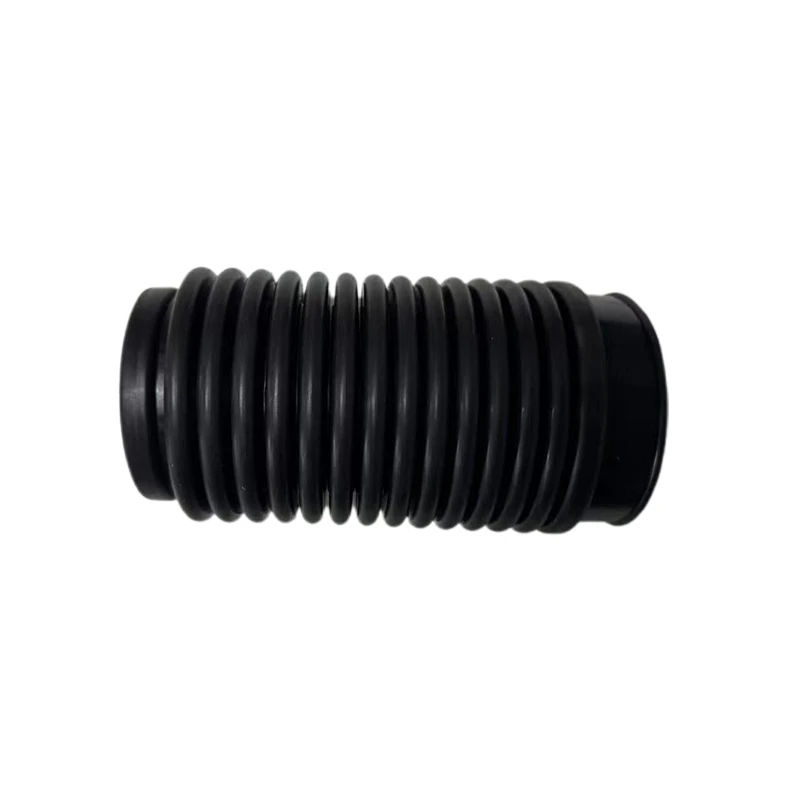

Construction à soufflet
Le soufflet est constitué d'un corps en caoutchouc moulé continu avec des circonvolutions flexibles entre ses deux extrémités de connexion. Chaque section structurelle contribue à une déformation contrôlée tout en maintenant le jeu requis autour de l'élément protégé.
- Corps alambiqué - Les sections incurvées répétées fournissent la géométrie de mur flexible requise pour une expansion, une compression et une flexion contrôlées.
- Sections de transition - Les transitions progressives entre les circonvolutions aident à répartir la déformation le long du soufflet plutôt que de concentrer le mouvement en un point.
- Sections d'extrémité - Les deux extrémités peuvent incorporer différents diamètres, marches, rainures ou profils de montage en fonction des composants connectés.
- Jeu interne - La cavité interne peut être développée autour du composant mobile pour fournir un jeu suffisant pendant sa course de travail.
Le composé de caoutchouc doit être sélectionné en fonction des fluides, de la température, de l'exposition aux intempéries et des conditions mécaniques entourant le soufflet. Différents matériaux offrent différentes caractéristiques de résistance et doivent être adaptés à l'environnement de service réel.
- NBR - Généralement utilisé lorsque le soufflet est exposé à des huiles minérales, des graisses et des fluides mécaniques généraux.
- EPDM - Convient aux applications impliquant l'eau, l'humidité, l'ozone, les intempéries et l'exposition extérieure où la résistance à l'huile n'est pas la principale exigence.
- Silicone / VMQ - Peut être sélectionné là où la flexibilité et l'adaptabilité à la température sont importantes, y compris certaines applications d'isolation électrique.
- FKM - Considéré pour les environnements impliquant des huiles, des carburants et des produits chimiques sélectionnés où une résistance aux fluides plus élevée est requise.
Fabrication de soufflets en caoutchouc flexibles sur mesure
Chaoyue développe des soufflets en caoutchouc personnalisés en fonction de la plage de mouvement, de l'espace d'installation et des exigences de connexion de l'assemblage du client. Le développement de produits peut être basé sur des dessins, des échantillons, des données CAO ou des composants correspondants.
- Géométrie de convolution - La hauteur, le pas, la quantité et le profil global de la convolution peuvent être développés en fonction du mouvement requis et de l'espace d'installation disponible.
- Configuration d'extrémité - Différents diamètres d'extrémité, sections étagées, rainures et interfaces de montage peuvent être incorporés dans la même conception de soufflet.
- Développement dimensionnel - La longueur totale, le dégagement interne, le profil mural et les dimensions de montage critiques peuvent être établis conformément aux spécifications approuvées.
- -Production basée sur des échantillons - Les soufflets existants peuvent être évalués comme références pour le développement de profils, la préparation d'outils, l'approbation d'échantillons et la production par lots ultérieure.
FAQ
Les deux extrémités d'un soufflet en caoutchouc peuvent-elles avoir des tailles de connexion différentes ?
Oui. Différents diamètres d'extrémité ou profils de connexion peuvent être incorporés lorsque les composants connectés nécessitent des interfaces différentes.
Comment puis-je éviter qu'un soufflet ne soit trop étiré lors de l'installation ?
L'installation doit maintenir le soufflet dans sa position de travail et sa plage de mouvement spécifiées. Une extension, une compression ou une torsion excessive pendant l'assemblage peut exercer une contrainte supplémentaire sur les circonvolutions.
Un soufflet en caoutchouc peut-il fonctionner en position partiellement comprimée ?
C'est possible, à condition que la position d'installation et la course de travail restent dans les limites de conception. La longueur d'installation disponible et le mouvement requis doivent être examinés lors de la sélection du produit.
