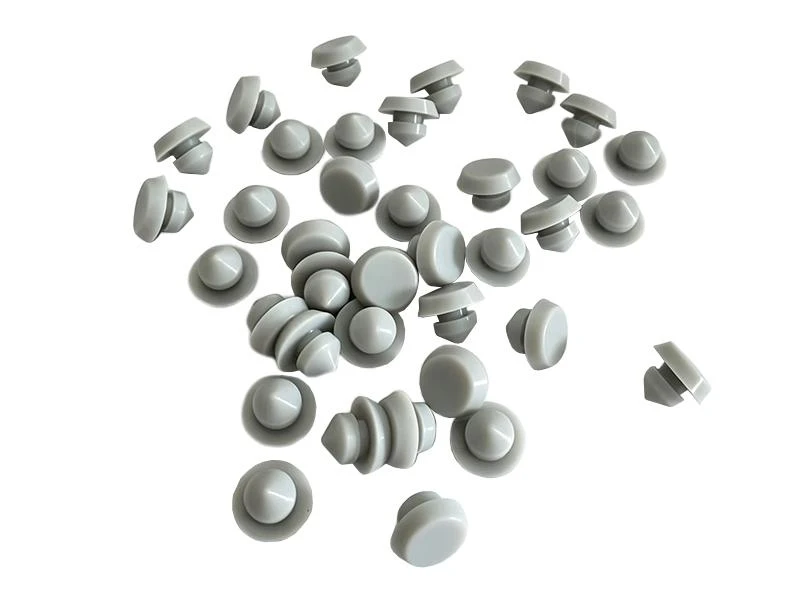

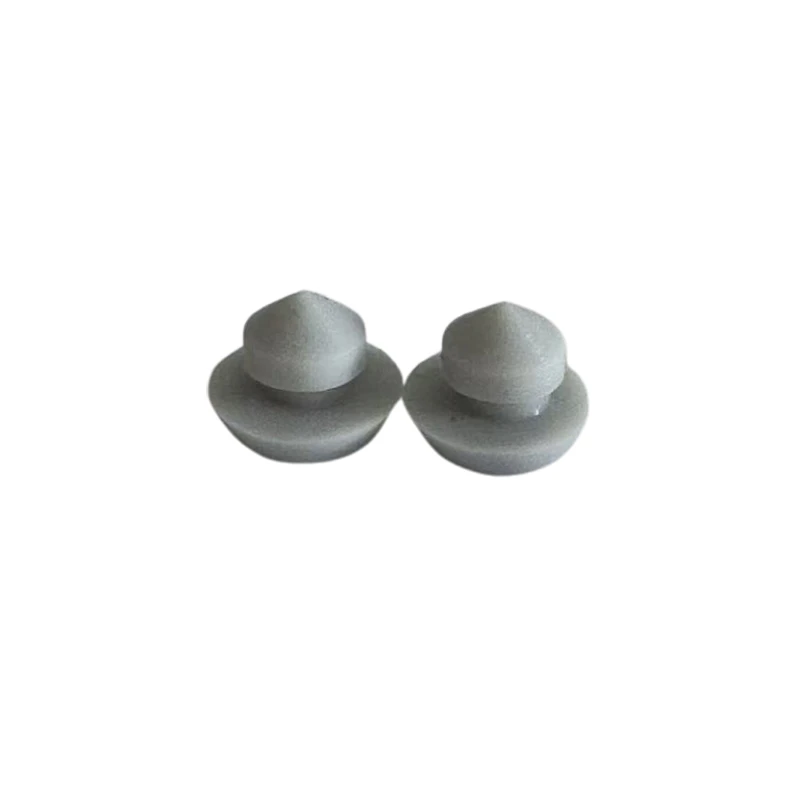

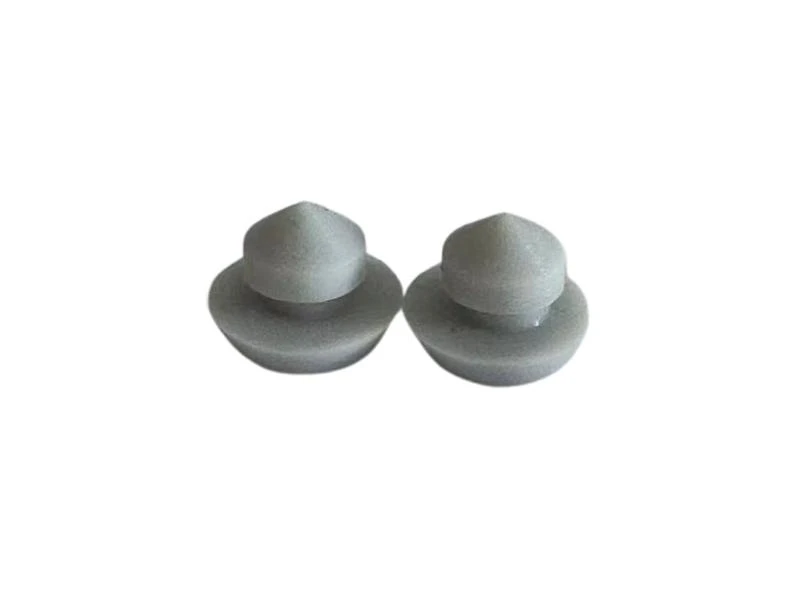

Le bouchon de trou en silicone est moulé comme un composant en caoutchouc continu avec une tête définie, un corps d'insertion et une rainure de retenue. La géométrie est conçue pour s'insérer dans une ouverture de panneau préparée sans matériel de fixation supplémentaire.
- Tête de prise - La section supérieure élargie recouvre l'ouverture du panneau et fournit une surface finie après l'installation.
- Corps d'insertion - S'étend à travers l'ouverture du panneau et est dimensionné en fonction du diamètre de trou requis.
- Rainure de retenue - Une rainure encastrée autour du corps de la fiche reçoit le bord du panneau et assure une rétention mécanique après l'insertion.
- Zone de contact du panneau - La face inférieure de la tête et les épaulements de la rainure forment des surfaces de contact contrôlées avec le panneau, aidant ainsi à positionner la fiche à une profondeur constante.
Compatibilité de la taille du trou et de l'épaisseur du panneau
L'adéquation correcte dépend à la fois du diamètre de l'ouverture et de l'épaisseur du panneau. Le bouchon doit être spécifié en fonction du trou réellement perforé ou percé plutôt que de la seule taille nominale du panneau.
- Diamètre du trou - La section d'insertion est dimensionnée autour du diamètre du trou cible pour obtenir l'ajustement enfichable-requis.
- Épaisseur du panneau - La largeur et la profondeur de la rainure doivent correspondre à l'épaisseur réelle du panneau afin que le bord du panneau puisse s'asseoir correctement à l'intérieur de la section de retenue.
- Diamètre de la tête - La tête doit fournir un chevauchement suffisant autour de l'ouverture sans interférer avec les composants adjacents ou le matériel de montage.
- Tolérance dimensionnelle - La tolérance de fabrication des trous, l'épaisseur du revêtement et la déformation du panneau doivent être prises en compte lors de l'établissement des dimensions finales du bouchon.
Performances des matériaux en silicone
Récupération élastique
Le silicone se déforme lors de l'installation par enfoncement-et revient vers son profil d'origine après avoir traversé l'ouverture du panneau, aidant ainsi à maintenir la géométrie conçue de la rainure de retenue-.
Flexibilité de la température
Le matériau reste flexible sous les changements de température, permettant au bouchon de maintenir son ajustement lorsque l'équipement subit des cycles répétés de chauffage et de refroidissement.
Résistance aux intempéries et à l’ozone
Le silicone peut être spécifié pour les équipements exposés où la fiche peut être exposée au soleil, à l'ozone, à l'humidité et aux conditions extérieures changeantes.
Stabilité physique à long terme-
Un composé de silicone approprié peut conserver sa flexibilité et son comportement dimensionnel pendant une utilisation prolongée, à condition que la température et les conditions environnementales réelles restent conformes aux spécifications du matériau.
Fabrication de bouchons de trou en silicone personnalisés
Développement de la géométrie
Le diamètre de la tête, la hauteur totale, la longueur d'insertion, la largeur de la rainure et la profondeur de la rainure peuvent être ajustés en fonction de la conception du panneau.
Optimisation de l'ajustement
La rainure de retenue peut être développée autour de l'épaisseur réelle du panneau et de la tolérance du trou pour obtenir les conditions d'installation et de rétention requises.
Options de matériaux et d'apparence
La dureté, la couleur, la finition de surface et les spécifications du composé du silicone peuvent être sélectionnées en fonction de l'environnement de l'équipement et des exigences d'identification.
Développement basé sur des exemples-
Les bouchons, dessins, fichiers CAO ou échantillons de panneaux existants peuvent être utilisés comme références pour le développement de prototypes et la production par lots ultérieure.
FAQ
Un bouchon de trou en silicone peut-il être installé sur un panneau enduit ou peint ?
Oui. Les panneaux enduits peuvent être utilisés lorsque les dimensions finales de l’ouverture restent dans la tolérance spécifiée. L'épaisseur du revêtement autour du trou doit être prise en compte lors de la vérification de l'ajustement.
La fiche peut-elle être retirée lorsque le panneau doit être accessible ultérieurement ?
Oui. La construction flexible permet de retirer le bouchon lorsque l'accès à l'ouverture est nécessaire. La méthode de retrait doit éviter de couper ou d'étirer excessivement la section de retenue.
Le panneau doit-il être démonté avant d'installer la fiche ?
Pas nécessairement. Pour les ouvertures accessibles, le bouchon peut généralement être installé directement depuis la surface du panneau. L'espace de travail disponible doit être vérifié lorsque l'ouverture est située à proximité d'autres composants.
